    蓝式过滤器

    蓝式过滤器

    蓝式过滤器（又称篮式过滤器）是一种高效的管道过滤设备，因其滤篮形状类似篮子而得名。它广泛应用于石油、化工、制药、食品饮料等行业的管道系统中，主要用于去除流体中的固体杂质，保护后续设备（如泵、阀门、流量计等）的正常运行，降低设备故障率和维护成本。

    应用范围 石油化工行业的水、油品及烃类过滤，食品医药领域的卫生级物料处理，以及制冷工艺中的低温介质过滤
    适用介质 拦截液体中固体颗粒，去除水中的悬浮物、藻类、泥沙等杂质
    咨询电话 15565210810

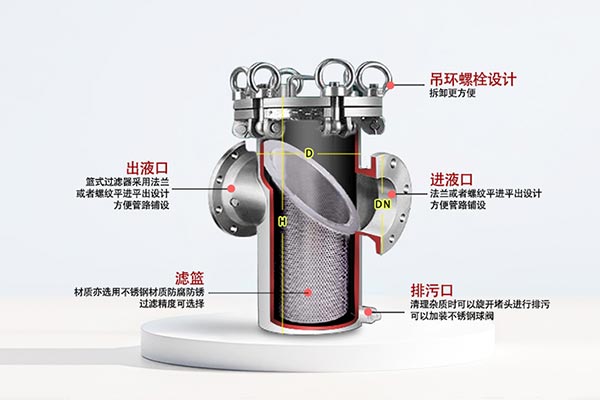

    一、结构特点：坚固耐用

    蓝式过滤器的结构设计注重稳定性和易维护性，主要由多个关键部件组成，共同确保过滤效率和设备寿命。

    壳体

    通常采用碳钢、不锈钢（304、316等）材质制造，根据工况需求可进行防腐处理。壳体呈直通式或T型结构，能够承受较高的工作压力（一般可达1.6-6.4MPa）。

    滤篮

    过滤的核心部件，采用不锈钢丝网（网孔尺寸通常为10-300目）或冲孔板制成，形状为圆柱形或圆锥形，底部封闭，顶部开口，侧面和底部均为过滤面，过滤面积大。


    盖体与密封装置

    盖体与壳体通过法兰连接，便于打开取出滤篮进行清洗或更换。密封装置采用橡胶或金属垫片，确保过滤器在工作时无泄漏。



    结构优势

    • 滤篮采用一体成型工艺，强度高，不易变形

    • 过滤面积大，单位时间处理流量高，压力损失小

    • 结构紧凑，安装空间小，可直接安装在管道上

    • 部分型号配备快开结构和排污口，维护更便捷

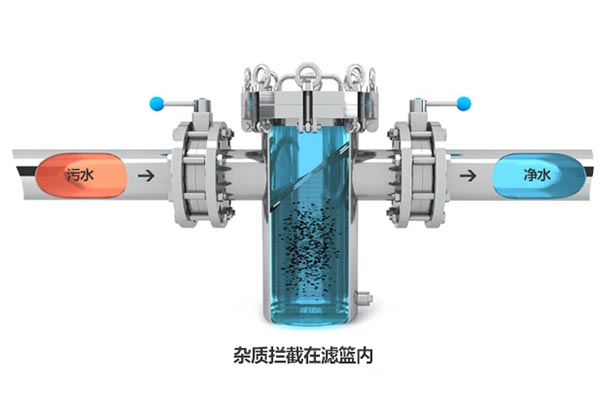

    二、工作原理：高效拦截的过滤机制


    蓝式过滤器的工作原理基于拦截过滤，通过滤篮的精密过滤作用，有效去除流体中的固体杂质，同时保持系统的正常运行。

    流体进入

    待过滤的流体从过滤器入口进入壳体内部，由于流通面积突然扩大，流速降低，较大的杂质颗粒在重力作用下初步沉降。

    过滤过程

    流体通过滤篮的侧面和底部，其中的固体杂质被滤篮截留，洁净的流体穿过滤篮进入出口管道。

    杂质收集与维护

    被截留的杂质沉积在滤篮底部，当过滤器前后压差达到设定值时，需取出滤篮进行清洗或更换。

    独特设计：蓝式过滤器采用全流通设计，当滤篮被杂质堵塞时，不会完全阻断流体，而是通过滤篮与壳体之间的间隙有少量流体通过（应急流通），避免管道系统压力骤升。


    三、技术参数：适配多样工况

    蓝式过滤器的主要技术参数范围如下，可根据实际需求定制：

    参数类别常见范围备注
    公称通径       DN15-DN600                                                                 可定制更大规格
    工作压力0.6MPa-6.4MPa特殊可定制高压型号
    工作温度-20℃-450℃取决于材质和密封件
    过滤精度10目-300目约1.6mm-0.045mm
    壳体材质碳钢、304不锈钢、316不锈钢等可根据介质特性选择
    滤篮材质304不锈钢、316不锈钢可根据过滤需求选择
    连接方式法兰连接、螺纹连接、对焊连接符合GB、ANSI等标准

    材质选择建议

    腐蚀性介质优先选择316不锈钢；高温环境考虑特殊材质；食品医药行业选用卫生级不锈钢。

    精度选择依据

    根据下游设备的敏感程度和工艺要求选择；泵前建议20-50目；仪表前建议100-200目。

    压力等级确定

    应高于系统工作压力的1.5倍；波动大的系统需考虑更高安全系数；真空系统需特殊设计。


    四、应用场景：广泛覆盖的工业领域

    蓝式过滤器凭借其结构简单、过滤效率高、维护方便等特点，在多个行业中发挥重要作用

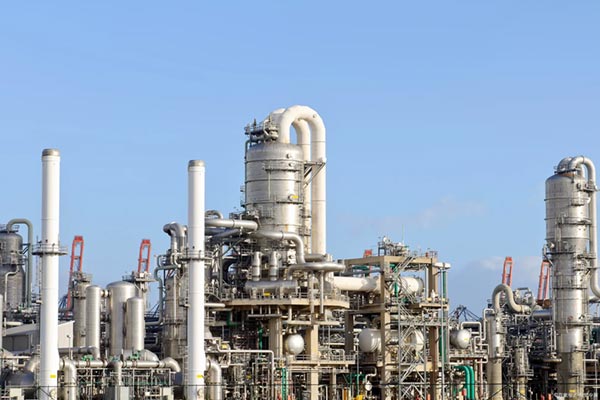

    石油化工

    用于原油、成品油、化工原料的过滤，保护泵、压缩机、换热器等设备，防止杂质造成的磨损和堵塞。

    典型应用

    常减压装置、催化裂化装置、输油管道、溶剂回收系统

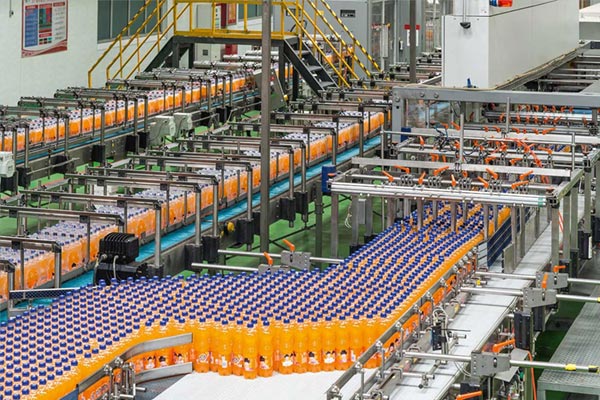

    食品饮料

    在果汁、啤酒、乳制品生产过程中过滤果肉、杂质和微生物，确保产品纯度和口感，符合食品安全标准。

    典型应用

    饮料生产线、乳制品加工、酿酒设备、食品添加剂过滤


    制药行业

    过滤药液中的颗粒杂质和异物，符合GMP标准，保证药品质量和安全性，防止设备污染。

    典型应用

    注射剂生产、口服液过滤、原料药精制、水针剂生产线

    水处理

    用于工业循环水、冷却水系统、纯水制备系统，去除水中的悬浮物、藻类、泥沙等杂质。

    典型应用

    冷却塔系统、锅炉给水处理、反渗透预处理、污水处理



    五、与其他过滤器的对比优势

    相较于Y型过滤器、袋式过滤器等同类产品，蓝式过滤器具有独特的优势

    对比项目蓝式过滤器Y型过滤器袋式过滤器
    过滤面积大小较大
    容污量大小大
    维护便利性                 较高（可取出滤篮清洗）         中等（需拆卸清洗）             高（更换滤袋即可）
    适用流量大流量系统中小流量系统中流量系统
    压力损失小较大中等
    成本中等较低较高（滤袋为消耗品）
    应急流通有无无

    蓝式过滤器的独特优势

    • 全流通设计确保系统安全，即使滤篮堵塞也不会完全切断流体

    • 滤篮可重复使用，降低长期运行成本，减少废弃物产生

    • 适用于高粘度流体，不会像袋式过滤器那样容易堵塞

    • 结构坚固，能够承受高压和高温环境，适用范围更广


    六、安装与维护注意事项

    安装要点

    1

    应安装在需要保护的设备上游，且便于维护的位置，留出足够的空间用于打开盖体和取出滤篮。

    2

    按照壳体上的流向标识安装，不可反向安装，否则会影响过滤效果并可能损坏设备。

    3

    大口径过滤器应设置支撑装置，避免管道承重过大，导致连接部位泄漏或损坏。

    4

    建议在过滤器前后安装压力表，便于监测压差，判断是否需要清洗或更换滤篮。

    5

    安装前应清除管道内的焊渣、铁锈等杂物，避免初次运行时堵塞滤篮。

    维护要点

    1

    定期检查过滤器前后压差，当压差超过设定值（通常为0.05-0.1MPa）时及时清洗。

    2

    清洗滤篮时，可用清水冲洗或压缩空气吹扫，顽固杂质可采用中性洗涤剂清洗，避免使用腐蚀性溶剂。

    3

    长期停用后重新启用前，应检查滤篮是否完好，密封件是否老化，必要时更换新的密封件。

    4

    维护周期应根据介质污染程度确定，一般建议每3-6个月检查一次，恶劣工况下应缩短周期。

    5

    更换滤篮时，应选择与原规格一致的产品，确保过滤精度和设备密封性。
