本过滤器用于液压系统回油过滤，能够滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。过滤器安装在油箱盖板上，筒体部分浸入油箱内，并设置旁通阀、扩散器、滤芯污染发讯器。具有结构紧凑、安装方便、通油能力大、压力损失小、更换滤芯方便等特点。
| 应用范围 | 广泛应用于重型机械、矿山机械、冶金机械等液压系统。 |
| 适用介质 | 矿物油、乳化液、水-乙二醇、磷酸酯液压液等 |
| 咨询电话 | 15565210810 |

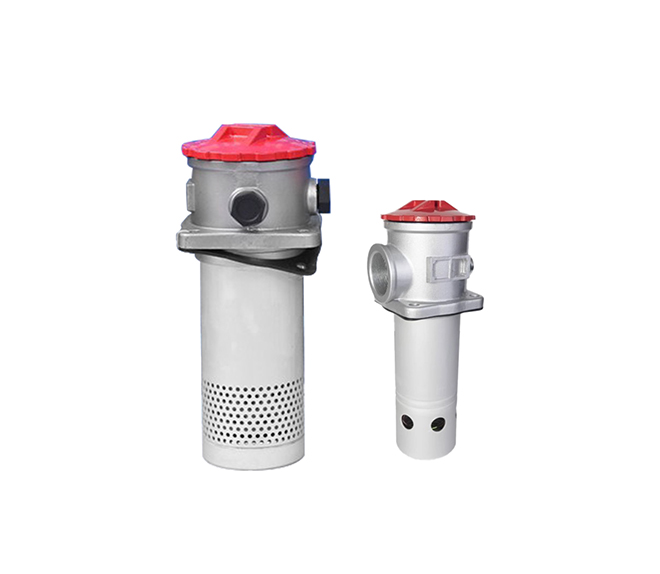

RFA系列微型直回式回油过滤器是替代LHN系列的新型产品，专为液压系统回油过滤设计，有效保护液压元件
本过滤器用于液压系统回油过滤，能够滤除液压系统中元件磨损产生的金属颗粒以及密封件的橡胶杂质等污染物，使流回油箱的油液保持清洁。
过滤器安装在油箱盖板上，筒体部分浸入油箱内，并设置旁通阀、扩散器、滤芯污染发讯器。具有结构紧凑、安装方便、通油能力大、压力损失小、更换滤芯方便等特点。
过滤精度高，可达1μm，过滤效率≥99.5%
配备旁通阀，防止滤芯堵塞时系统过载
集成污染发讯器，实时监测滤芯状态
RFA系列过滤器结构紧凑，主要由滤盖、滤芯、壳体等部件组成，集成多种保护功能
顶部密封盖，便于开启更换滤芯
易损件，确保密封性能
固定滤芯位置，保证过滤效果
易损件，确保密封性能
易损件，核心过滤部件
易损件，压力过载保护
过滤器主体结构
易损件，确保安装密封
RFA系列过滤器融合多项先进设计，确保高效过滤性能和系统保护能力
安装连接方式简化系统管路，过滤器直接安装在油箱盖板上，过滤器滤头露在油箱外，回油液体通过滤头进入油箱内，进出口设有管式与法兰式连接。
当滤芯被污染物堵塞到进出口压差为0.35MPa时，发讯器发出信号，指示应清洗或更换滤芯。若未能及时处理，设在滤芯下方的旁通阀会自动开启，开启压力为0.4MPa。
只需旋开滤盖即可更换滤芯，清洗或更换滤芯非常方便。滤头设有M18×1.5油口，可在任一方安装发讯器或回油系统中少量泄油过滤之用。
设有流体扩散器，使回油平稳地进入油箱内，不产生搅动，从而减少空气重新进入，并避免已沉积的污染物搅动。
滤芯采用玻璃纤维滤材，通油能力大，原始压力损失小，纳污量大。过滤精度为1、3、5、10、20、30μm，过滤比β≥200，过滤效率≥99.5%。
产品设计制造符合ISO国际标准，可与国际同类产品互换使用，适用于多种液压系统介质，包括普通液压油和水-乙二醇介质。
RFA系列过滤器型号由多个部分组成，代表不同的参数和配置选项
BH=水-乙二醇
省略=普通液压油
25, 40, 63, 100,
160, 250, 400,
630, 800, 1000
(单位：L/min)
1, 3, 5, 10,
20, 30
(单位：μm)
Y=CYB-I型发讯器
C=CY-I型发讯器
省略=无发讯器
L=螺纹连接
F=法兰连接
RFA系列过滤器各型号的详细技术参数，包括流量、精度、压力等关键指标
| 型号 | 公称流量 (L/min) | 过滤精度 (μm) | 通径 (mm) | 公称压力 (MPa) | 压力损失 (MPa) | 发讯装置 | 重量 (kg) | 滤芯型号 |
|---|---|---|---|---|---|---|---|---|
| RFA-25×1 | 25 | 1 | 20 | 1.6 | 初始≤0.075 最大0.35 | 12V, 2.5A | 0.85 | FAX-25×1 |
| RFA-40×1 | 40 | 1 | 25 | 12V, 2.5A | 1.5 | FAX-40×1 | ||
| RFA-63×3 | 63 | 3 | 32 | 24V, 1.7A | 1.7 | FAX-63×3 | ||
| RFA-100×5 | 100 | 5 | 40 | 24V, 1.5A | 2.7 | FAX-100×5 | ||
| RFA-160×10 | 160 | 10 | 50 | 36V, 1.5A | 3.7 | FAX-160×10 | ||
| RFA-250×20 | 250 | 20 | 65 | 220V, 0.25A | 6.15 | FAX-250×20 | ||
| RFA-400×30 | 400 | 30 | 90 | 220V, 0.25A | 8.2 | FAX-400×30 | ||
| RFA-630×30 | 630 | 30 | 90 | 220V, 0.25A | 8.9 | FAX-630×30 | ||
| RFA-800×30 | 800 | 30 | 90 | 220V, 0.25A | 9.96 | FAX-800×30 | ||
| RFA-1000×30 | 1000 | 30 | 90 | 220V, 0.25A | 10.5 | FAX-1000×30 |
注： 1. 如介质为水-乙二醇，型号前缀加"BH"，如RFA-BH-63×10Y；2. 发讯器动作压力：当滤芯压差达到0.35MPa时发讯；3. 旁通阀开启压力为0.4MPa。
RFA系列过滤器提供管式螺纹连接和法兰式连接两种安装方式，以下为详细尺寸参数
安装说明： 1. 产品所提供的进口法兰、密封件、螺栓等连接件均与本产品配套提供，用户只需准备φd的管子即可；2. 产品设有M18×1.5螺孔，可在任一面安装发讯器或作回油泄油之用，并配螺塞堵。
RFA系列过滤器广泛应用于各种液压系统，为设备提供可靠的油液净化保护
适用于各类机床、注塑机、压力机等工业设备的液压回油过滤
用于挖掘机、装载机、起重机等工程机械液压系统
适用于铁路机车、地铁车辆等液压系统的油液过滤
用于船舶液压系统，适应海洋环境的特殊要求
