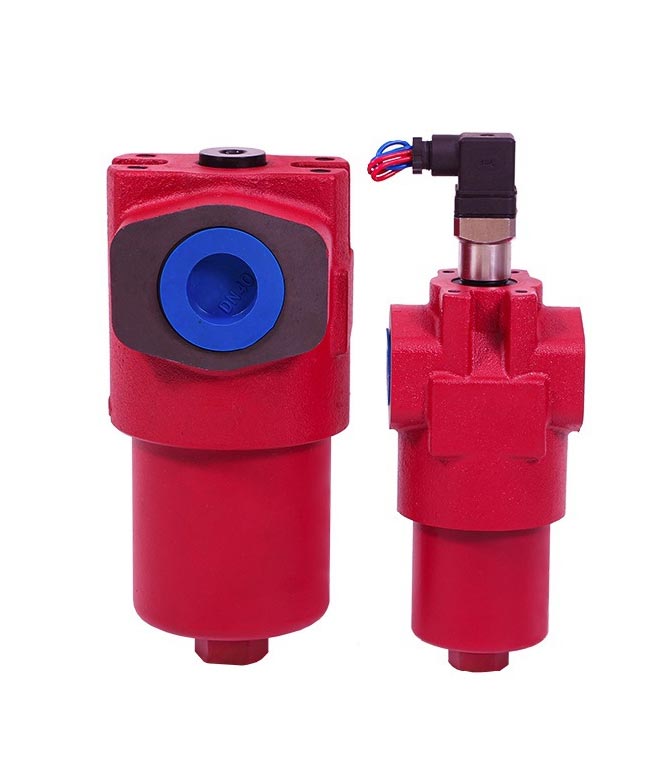

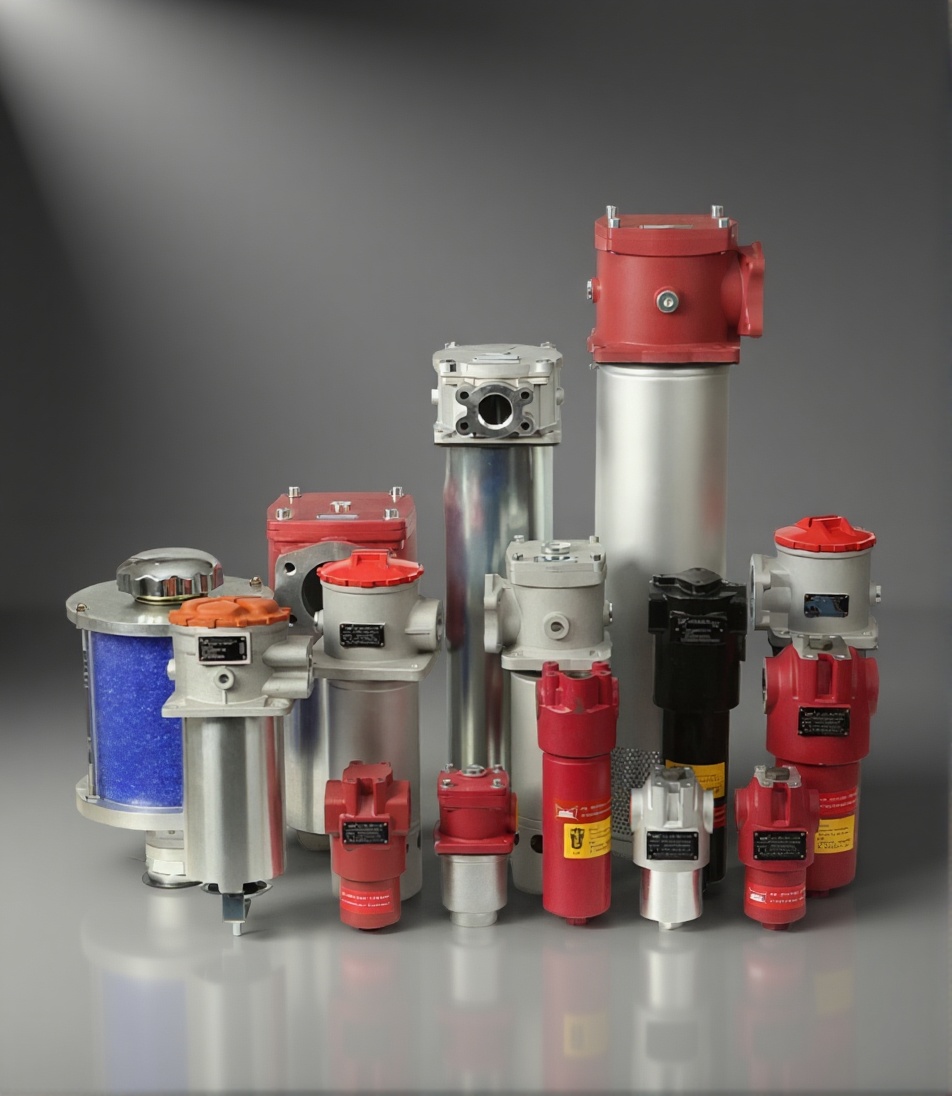

    高压液压过滤器DF

    高压液压过滤器DF

    专业设计的高压过滤解决方案，流量可达1300 l/min，工作压力高达42MPa，为液压系统提供可靠保护。

    应用范围 石油、化工、冶金、航空、电子、电力、制药、环保、原子能、核工业、天然气
    适用介质 矿物油、润滑油、合成液、水乙二醇
    咨询电话 15565210810


    产品概述

    DF系列高压过滤器专为液压系统设计，提供高效的过滤性能，保护液压元件免受污染物侵害，延长系统使用寿命。


    DF系列高压过滤器特点

    优质结构设计

    由过滤器上盖和旋入式外壳构成，规格660以下为整体式结构，990以上为分体式结构。

    高品质材料

    过滤器上盖采用球墨铸铁，筒体采用碳钢，确保高强度和耐用性。

    多种滤芯选择

    提供复合玻璃纤维和金属网等多种滤芯，满足不同过滤精度要求。

    污染发讯器

    可选配目视或电气污染发讯器，及时提醒滤芯更换。

    高流量设计

    流量可达1300 l/min，满足大型液压系统需求高压耐受

    高压耐受

    工作压力30-660可达42MPa，660-1320可达31.5MPa

    多种规格

    从30到1320多种规格可选，满足不同系统配置



    技术规格

    DF系列高压过滤器采用先进技术设计，确保在高压环境下仍能保持卓越的过滤性能和稳定性。

    基本结构与材料

    过滤器结构

    DF系列过滤器由过滤器上盖和旋入式外壳构成，根据规格不同分为整体式和分体式结构：

    规格660以下为整体式结构

    规格990以上为分体式结构

    标准过滤器不带旁通阀交货

    规格30-280不带卸压螺钉，330起带卸压螺钉

    材料构成

    过滤器上盖球墨铸铁

    过滤器筒体碳钢

    密封件丁腈橡胶

    滤芯特性

    滤芯类型与清洗说明

    不同材料的滤芯具有不同特性和清洗要求：

    滤芯类型材料可清洗性过滤类型
    BH/HC复合玻璃纤维-H不可清洗绝对过滤
    BN/HC复合玻璃纤维-N不可清洗绝对过滤
    W/HC金属网可清洗相对过滤
    V/HC金属纤维可清洗绝对过滤

    液压特性

    工作参数

    工作温度范围：-10℃ ~ +100℃

    工作压力：DF 30-660最大42MPa；DF 660-1320最大31.5MPa

    滤芯允许压差：复合玻璃纤维-H:21MPa；复合玻璃纤维-N:2.5MPa；金属纤维(V):21MPa；金属网(W):3MPa

    污染发讯器设定压力：0.5MPa±10%

    旁通阀开启压力：0.6MPa±10%

    安装参数

    安装位置：垂直安装

    流向：进口和出口的流向在侧面，位置相对同一高度

    固定方式：通过过滤器上盖的4只螺孔固定



    型号说明

    DF系列高压过滤器具有标准化的型号命名规则，便于快速识别产品规格和配置。

    型号组成示例

    DF
    BN/HC
    60
    G
    10
    C
    1
    X
    /-V
    代码位置含义可选参数
    DF过滤器型号DF高压过滤器
    BN/HC滤芯材料BH/HC（复合玻璃纤维-H）
    BN/HC（复合玻璃纤维-N）
    W/HC（金属网）
    60规格30/60/110/140/160/240/280/330/500/660/990/1320
    G连接形式G（螺纹连接ISO228）
    F（法兰连接）
    10过滤精度（μm）3/5/10/20（绝对过滤）
    25（相对过滤）
    C污染发讯器型式A（不带）
    B（带目视）
    C（带电气）
    D（带目视和电气）
    1型号标号1（标准进出口，整体式）
    2（660-1320过滤器标准进口，分体式）
    X修改次数数字标识（如1代表首次修改）
    /-V补充说明-V（氟橡胶密封件）
    -W（丁腈橡胶密封件）
    -L24（24V指示灯）等



    性能参数

    DF系列高压过滤器各规格型号的综合性能参数，包括重量、压力容量和连接尺寸等关键信息。

    综合性能参数


        规格       带滤芯重量（kg）      不带滤芯重量（kg）      压力腔容量（升）       连接形式                连接尺寸
    301.9 kg1.8 kg0.130GG1/2
    604.1 kg3.9 kg0.200GG3/4
    1106.0 kg5.7 kg0.330GG3/4
    1406.6 kg6.2 kg0.400GG3/4
    1609.6 kg9.1 kg0.600GG1 1/4
    24011.3 kg10.6 kg0.800GG1 1/4
    28015.9 kg14.5 kg1.450GG1 1/4
    33022.6 kg21.4 kg1.500GG1 1/2
    330---FSAE法兰
    50026.9 kg25.2 kg2.300--
    550---GDN 50/6000psi
    66030.5 kg28.3 kg3.000GG1 1/2
    99043.4 kg40.0 kg4.200--
    132052.4 kg48.0 kg5.600FSAE法兰 DN 50


    外形尺寸

    DF系列高压过滤器各型号的详细尺寸参数，方便安装和系统集成设计。

    DF 30G / 60G / 110G 结构图

    整体式结构

    DF 660-1320 G 结构图

    分体式结构

    尺寸参数（单位：mm）

    注：*螺纹深度；规格660（代号2）为分体式结构

    型号b1b2b3b4d1d2d3d4d5h1h2h3h4h5swt1t2
    DF 30G683345306752G1/2M5-127.534775-24156
    DF 60G----------175-------
    DF 110G935056328468G3/4M6-205.040685-27179
    DF 160G----------285-------
    DF 280G12865853511795G1 1/4M10-393.5476105-322114
    DF 660G167-----G1 1/2---426.0-------
    DF 990G16713811560159132G1 1/2M12125576526500112362317



    选型注意事项



    选择合适的DF高压过滤器时，需要重点关注以下几点：

    1

    系统压力与温度

    明确系统的最大工作压力和介质温度范围，选择相应压力等级和温度范围的过滤器。高温高压系统需特别考虑材料耐温耐压性能。

    2

    过滤精度要求

    根据下游设备的敏感程度和系统清洁度要求确定过滤精度。高精度过滤会增加系统压降，需平衡过滤效果和系统能耗。

    3

    流量与管径

    根据系统最大流量选择合适规格的过滤器，确保其通径与管路匹配，避免产生过大压降或成为系统瓶颈。

    4

    过滤材料选择

    • 不锈钢网：适用于高温、腐蚀性环境，可清洗重复使用

    • 纸质滤芯：成本低，过滤精度高，一次性使用

    • 金属烧结毡：纳污容量大，强度高，可清洗

    5

    介质特性

    考虑介质的化学性质、粘度、腐蚀性等特性，选择与之相容的壳体材料和密封材料，避免材料腐蚀或老化。

    6

    连接方式

    根据管路系统的连接方式选择匹配的过滤器接口（法兰、螺纹或焊接），确保安装方便且密封可靠。

    7

    附加功能需求

    根据系统维护需求选择合适的附加功能：压差指示器可提醒及时更换滤芯；旁通阀可在滤芯堵塞时保证系统继续运行；自动排污装置适用于无人值守或难以接近的场合。对于食品医药行业，应选择符合卫生标准的型号和材料。




    安装与维护建议



    • 安装位置

      通常安装在泵出口、关键设备入口或管路分支处，确保需要保护的设备位于过滤器下游。对于可能产生大量杂质的系统，建议在泵入口也安装过滤器。

    • 流向与安装

      安装时务必按照过滤器上的流向标识安装，确保介质流向正确。水平安装时，排污口应向下；垂直安装时，确保便于滤芯更换。

    • 滤芯更换

      当压差达到设定值（通常为0.2-0.35MPa）或按预定维护周期，应及时更换滤芯。更换前需关闭上下游阀门，释放过滤器内压力。

    • 定期维护

      定期检查过滤器进出口压差，记录滤芯使用寿命；清洁壳体内部；检查密封件完好性；对自动排污装置等辅助部件进行功能测试。

    • 安全注意事项

      维护操作前确保系统已泄压；高温系统需等待降温后操作；处理腐蚀性介质时需佩戴适当防护装备；更换的废滤芯应按规定处理。





    总结

    DF系列高压过滤器提供了全面的过滤解决方案，适用于各种工业管路系统。正确选择和安装管路过滤器能够有效保护设备，提高系统可靠性，降低维护成本。

    选型时应综合考虑系统压力、流量、温度、介质特性和过滤精度要求。对于复杂工况或关键应用，建议咨询厂家专业技术工程师，能提供更精准的选型建议，确保过滤器与系统的匹配。
