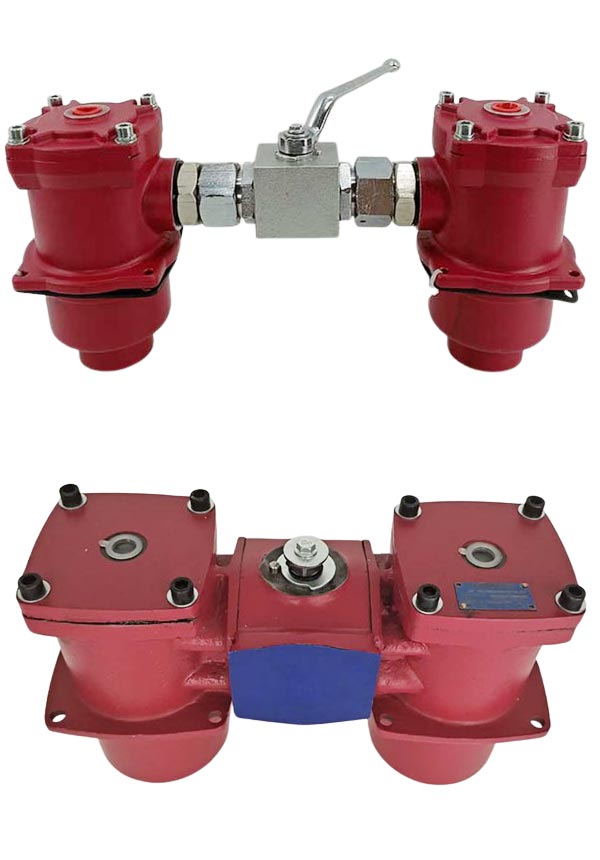

    双筒回油过滤器RFD

    双筒回油过滤器RFD

    双筒回油过滤器RFD安装在液压系统的回油管路上，液压系统中各类液压元件在工作过程中产生的磨粒等污物随油液回流，通过回油管路进入过滤器。过滤器内的滤芯对油液进行精细过滤，拦截各种杂质颗粒，使过滤后的清洁油液重新回到油箱，避免杂质再次被液压泵吸入，从而保护液压系统的元件免受磨损和污染

    应用范围 能源、化工、发电、冶金、食品、电子等多个领域
    适用介质 一般液压油、润滑油、磷酸酯液压油、乳化液、水-乙二醇
    咨询电话 15565210810


    产品介绍

    RFD系列双筒回油过滤器为液压系统提供持续可靠的过滤保护

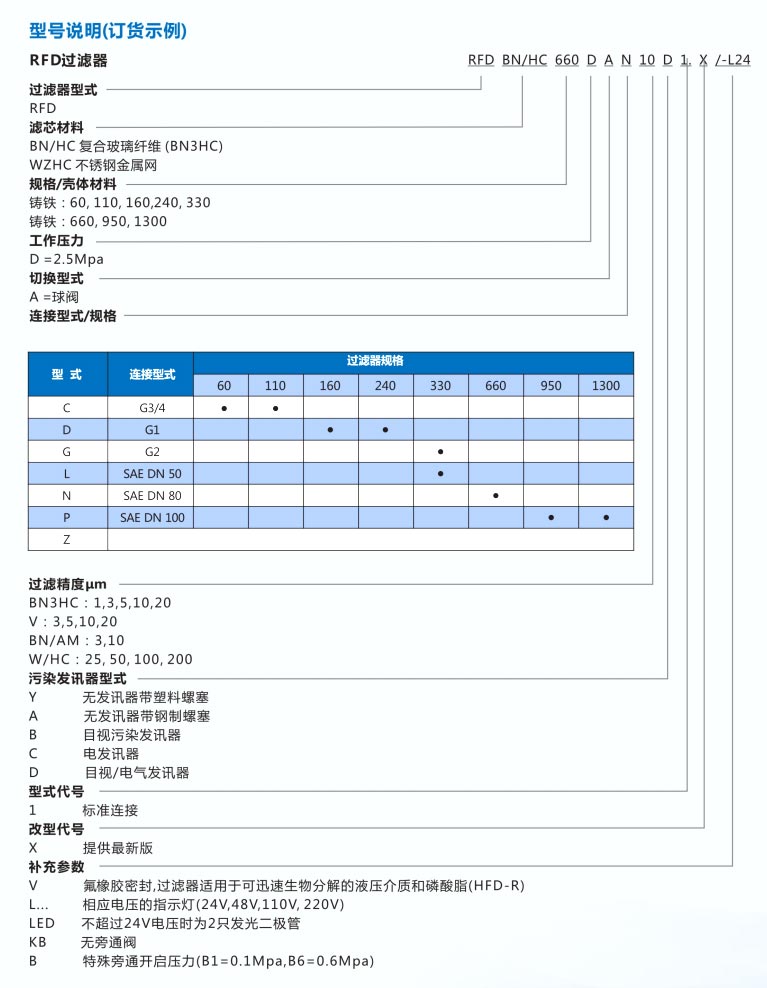

     型号说明




    可直接安装于油箱上或连接于管路中作为回油过器或管路过滤器。

    产品概述

    RFD系列双筒回油过滤器是一种高效的液压油净化设备，特别适用于各类液压系统的回油管路。其独特的双筒设计允许在系统不停机的情况下更换滤芯，确保系统连续运行，有效清除油液中的固体颗粒和污染物，保护泵、阀、油缸等精密元件。

    核心优势

    • 双筒设计，可在系统运行中更换滤芯，无需停机

    • 高效过滤材料，确保出色的污染物捕捉能力

    • 集成压差发讯装置，实时监控滤芯状态

    • 坚固的结构设计，适应各种工业环境

    • 多种规格型号，满足不同流量和精度要求

    应用价值

    通过持续去除液压系统中的污染物，RFD系列过滤器能显著降低设备故障率，延长液压元件使用寿命，减少维护成本和停机时间，提高系统运行效率和可靠性，特别适合对连续运行要求高的工业液压系统。



    产品特性

    RFD双筒回油过滤器的核心特性与优势

    双筒设计

    两个独立过滤筒设计，通过切换阀实现滤芯在线更换，系统无需停机，保证生产连续性。

    工作压力范围

    额定工作压力可达21MPa，最高可定制31.5MPa，适用于中高压液压系统回油管路。

    宽温工作范围

    可在-20℃至+110℃的温度范围内稳定工作，适应大多数工业环境温度变化。

    压差发讯功能

    配备压差发讯器，发讯压差可设定为0.35MPa或0.5MPa，及时提醒更换滤芯。

    高精度过滤

    提供3-200μm多种精度选择，常用10μm、20μm和30μm，满足不同系统清洁度要求。

    大流量设计

    流量范围覆盖40-1600L/min，可满足从小型设备到大型工业系统的各种流量需求。


    技术参数

    RFD系列双筒回油过滤器的详细参数

    规 格连接尺寸滤芯规格每个过滤筒的滤芯数量重量带滤芯(kg)
    60G3/40060 R...13.2
    110G3/40110 R...13.7
    160G10160 R...17.0
    240G10240 R...17.8
    330G20330 R...113.4
    660SAE DN 800660 R...150.9
    950SAE DN 1000950 R...197.5
    1300SAE DN 1001300 R...1108.0

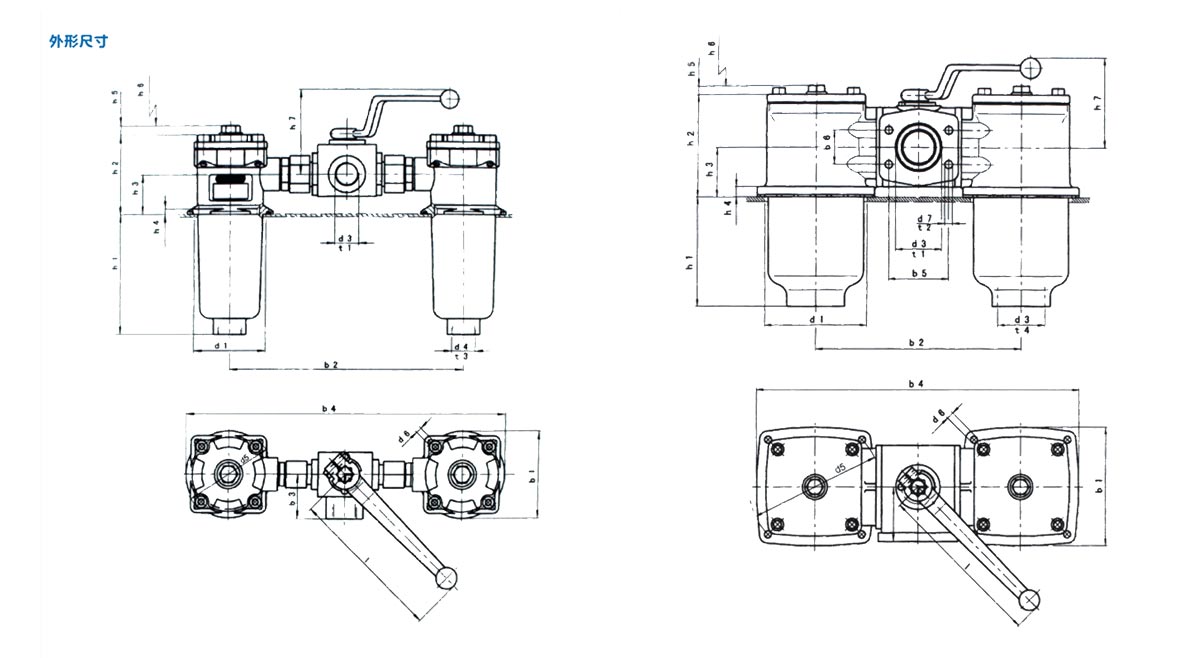

    规格b1b2±1.5b3b4d1d3d4d5d6h1h2h3h4h5h6h7lt1t3
    RFD6096260.547.535780G3/4G3/4100M566884461180921731617
    RFD11096260.547.535780G3/4G3/4100M51338844611145921731617
    RFD160126335.556.5461106G1G11/4135M68910854611120951732420
    RFD240126336.556.5461106G1G11/4135M615010854611180951732420


    参数说明

    上述表格中，第一组为RFD过滤器基础技术参数，涵盖规格、连接尺寸、滤芯及重量参数；第二组为尺寸参数，如b系列（b1、b2等 ）、d系列（d1、d3等 ）、h系列（h1、h2等 ）、l、t1、t3等，用于设备安装适配、结构设计参考，帮助用户准确选型与安装。


    工作原理

    RFD双筒回油过滤器的工作流程与切换操作




    双筒切换操作步骤

    1. 当压差发讯器发出信号时，表示正在使用的滤芯需要更换

    2. 缓慢转动切换阀手柄，将油流切换到备用滤芯筒

    3. 打开需更换滤芯筒的放气阀，释放筒内压力

    4. 打开端盖或法兰，取出脏滤芯并更换新滤芯

    5. 关闭端盖，缓慢打开放气阀排气，直至有油液流出

    6. 关闭放气阀，备用滤芯筒恢复备用状态


    过滤原理

    RFD双筒回油过滤器安装在液压系统的回油管路中，当液压油从系统返回油箱时，首先进入过滤器。油液通过其中一个过滤筒内的滤芯，污染物被截留，清洁的油液返回油箱。

    系统正常工作时，油液仅通过一个过滤筒。当滤芯逐渐堵塞，进出油口之间的压差达到设定值时，压差发讯器发出信号，提示操作人员更换滤芯。

    双筒设计的独特优势

    • 不停机维护：通过切换阀实现过滤筒的在线切换，更换滤芯时无需停止系统运行

    • 连续保护：确保系统始终处于过滤保护状态，避免因更换滤芯导致的污染物进入

    • 提高效率：减少因维护造成的生产中断，提高设备利用率和生产效率

    • 操作简便：切换过程简单快捷，无需专业技能即可完成滤芯更换

    污染控制与系统保护

    回油管路是液压系统中污染物最集中的区域之一，因为系统中的磨损颗粒、污染物等都会随回油流回油箱。RFD过滤器在此处发挥关键作用，有效清除这些污染物，防止其再次进入系统循环。

    通过控制油液清洁度，RFD过滤器能显著降低液压泵、阀类元件和执行器的磨损，减少故障发生，延长设备寿命，降低维护成本。



    应用领域

    RFD双筒回油过滤器适用于各类工业液压系统

    重型机械

    适用于液压挖掘机、装载机、起重机等重型工程机械的回油系统，在恶劣工况下仍能保持高效过滤性能。

    机床设备

    用于数控机床、加工中心、注塑机等精密设备的液压回油系统，保护精密液压元件，保证加工精度。

    冶金设备

    适用于轧机、连铸机、挤压机等冶金设备的液压系统，耐受高温和振动环境，确保系统可靠运行。

    船舶工业

    用于船舶液压系统，适应潮湿、振动的恶劣环境，确保舵机、起锚机等设备的液压系统可靠运行。

    矿山设备

    适用于矿山机械如破碎机、输送机等的液压系统，有效应对高污染环境，延长设备寿命。

    能源设备

    用于风电、水电、火电等能源设备的液压系统，确保在偏远地区和恶劣环境下的长期可靠运行。
