    压力管路过滤器PMA

    压力管路过滤器PMA

    PMA压力管路过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。MA系列产品是专为工业液压系统设计的精密组件，具备结构紧凑、性能可靠的特点，适用于各种液压动力单元和控制系统。

    应用范围 广泛应用于重型机械、矿山机械、冶金机械等液压系统。
    适用介质 矿物油、乳化液、水-乙二醇、磷酸酯液压液等（木棉定型滤纸仅适用于矿物油）
    咨询电话 15565210810

    产品介绍

    PMA系列压力管路过滤器为高压液压系统提供可靠保护


    产品概述

    PMA系列压力管路过滤器是安装在液压系统压力管路上的关键净化设备，能够有效清除液压油中的固体颗粒和污染物，保护泵、阀、油缸等精密元件免受磨损和堵塞，确保高压系统的安全运行和延长使用寿命。

    工作原理

    高压液压油从入口进入过滤器，通过高精度滤芯时，污染物被截留，清洁油液从出口流出。当滤芯堵塞导致压差达到设定值时，压差发讯器发出信号，提醒更换滤芯。内置旁通阀在极端情况下自动开启，防止系统超压损坏。

    设计特点

    • 高强度壳体设计，耐受高压冲击

    • 高效玻璃纤维或金属网滤芯，过滤精度高

    • 集成式压差发讯装置，实时监控滤芯状态

    • 紧凑型结构，节省安装空间

    • 多种接口方式，适应不同系统连接需求



    产品特性

    PMA压力管路过滤器的核心优势

    主要功能

    安装在液压系统压力管路中，滤除固体颗粒、胶状物质及其他污染物，保护泵、阀、油缸等液压元件，延长设备寿命，提高系统可靠性。

    工作压力范围

    提供11MPa或21MPa等多种压力等级选择，部分型号可达到36MPa，适用于各种中高压液压系统。

    宽温工作范围

    可在-25℃至+110℃的温度范围内稳定工作，适应大多数工业环境下的温度变化。

    压差发讯功能

    配备高精度压差发讯器，发讯压差可选择0.35MPa或0.5MPa，及时提醒滤芯更换，支持系统监控集成。

    安全保护设计

    内置可靠旁通阀，开启压差为0.6MPa，在滤芯堵塞时自动开启保护系统，防止系统超压损坏。

    高精度过滤

    提供1-100μm多种精度选择，常见3-20μm（如10μm），可根据系统需求定制，满足不同清洁度要求。


    技术参数

    PMA系列压力管路过滤器的详细参数

    型号额定流量 (L/min)过滤精度 (μm)工作压力 (MPa)接口尺寸发讯压差 (MPa)
    PMA-030301-100（常用3-20）11, 21G3/4", NPT3/4"0.35, 0.5
    PMA-060601-100（常用3-20）11, 21G1", NPT1"0.35, 0.5
    PMA-1101101-100（常用3-20）11, 21, 36G1 1/4", NPT1 1/4"0.35, 0.5
    PMA-1601601-100（常用3-20）11, 21, 36G1 1/2", NPT1 1/2"0.35, 0.5
    PMA-2402401-100（常用3-20）11, 21, 36G2", NPT2"0.35, 0.5
    PMA-330/420330/4201-100（常用3-20）11, 21, 36法兰连接0.35, 0.5

    补充技术参数

    • 工作温度范围：-25℃ ~ +110℃

    • 旁通阀开启压力：0.6MPa

    • 滤芯材料：玻璃纤维、复合纤维、木棉定型滤纸（仅适用于矿物油）、不锈钢烧结毡、不锈钢编织网等

    • 壳体材质：铝合金压铸件或铝锻件（重量轻、体积小、结构紧凑、耐腐蚀）

    • 适用介质：矿物油、乳化液、水-乙二醇、磷酸酯液压液等（木棉定型滤纸仅适用于矿物油）

    • 发讯器类型：机械指示、电信号（可选）

    • 连接方式：管螺纹（如G1/2、G1）、法兰连接等

    • 安装方式：立式或卧式安装

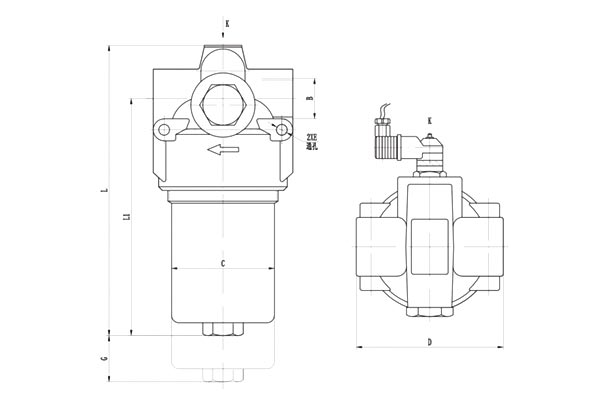

    型号 TypeBCDELL1G
    PMA030...G1/2 NPT1/2 M22X1.5Φ5676Φ6.515812960
    PMA060...G1/2 NPT1/2 M22X1.5Φ5676Φ6.524521660
    PMA110...G1 NPT1 M33X2Φ85115Φ8.521618060
    PMA160...G1 NPT1 M33X2Φ85115Φ8.527624060
    PMA240...G1 1/2 NPT1 1/2 M48X2Φ110134Φ10.528724560
    PMA330...G1 1/2 NPT1 1/2 M48X2Φ110134Φ10.536732560
    PMA420...----46942760

    • 参数说明：

    • B：接口类型及尺寸（G为公制螺纹，NPT为美制锥管螺纹，M为米制螺纹）

    • C、E：直径参数（Φ表示直径）

    • D：长度参数

    • L、L1：安装长度相关参数

    • G：安装孔距离参数

    • 所有尺寸单位：毫米（mm）



    应用领域

    PMA压力管路过滤器适用于各种高压液压系统

    工程机械

    适用于液压挖掘机、装载机、起重机等工程机械的高压液压系统，保护液压泵、油缸等关键元件。

    冶金设备

    用于轧机、连铸机等冶金设备的高压液压系统，在高温环境下仍能保持稳定过滤性能。

    注塑机械

    为注塑机、压铸机等设备的高压液压系统提供精密过滤，保证产品成型精度和设备可靠性。

    船舶工业

    适用于船舶液压系统，耐受振动和冲击，在潮湿环境下仍能保持良好性能。

    能源设备

    用于风电、水电等能源设备的液压系统，确保在偏远地区和恶劣环境下的可靠运行。

    机床设备

    为数控机床、加工中心等高精度设备提供洁净液压油，保证加工精度和设备寿命。


    选型指南

    如何选择适合您系统的PMA压力管路过滤器

    选型步骤

    1

    确定系统流量需求

    根据液压系统的最大流量选择合适的过滤器型号，过滤器的额定流量应大于系统最大流量的1.2倍，以确保过滤效果和避免压降过大。

    示例：若系统最大流量为90L/min，应选择PMA-110（110L/min）型号。

    2

    确认系统工作压力

    PMA系列提供11MPa、21MPa和36MPa等压力等级，选择时需确保过滤器额定压力大于系统工作压力，并留有适当余量。

    3

    选择合适的过滤精度

    根据系统中最精密元件的要求选择过滤精度：

    • 1-3μm：适用于伺服阀、精密比例阀等高精度元件

    • 5-10μm：适用于普通比例阀、精密液压泵

    • 20μm及以上：适用于一般液压泵、油缸、换向阀

    4

    确定接口尺寸和类型

    根据系统管路尺寸和连接方式选择合适的接口，PMA系列提供G螺纹、NPT螺纹和法兰连接等多种选项。

    5

    考虑工作环境条件

    根据系统工作温度、介质类型和环境条件选择合适的滤芯材料和壳体材质，确保过滤器能在特定环境下长期稳定工作。

    6

    选择附加功能

    根据系统监控需求选择合适的发讯装置类型和发讯压差（0.35MPa或0.5MPa），以便及时了解滤芯状态。

    选型注意事项

    • 安装位置应便于维护和滤芯更换，同时考虑系统压力冲击对过滤器的影响。

    • 对于高压系统，过滤器的安装支架应具有足够的强度，防止振动导致连接松动。

    • 在选择过滤精度时，需平衡过滤效果和系统压降，过细的精度可能导致过大压降影响系统性能。

    • 对于使用特殊液压介质的系统，需确认过滤器材料与介质的兼容性，特别是木棉定型滤纸仅适用于矿物油。

    • 定期维护周期应根据系统污染情况和工作环境确定，建议制定合理的维护计划。
