三次元振动筛是用于粒、粉、粘液等物料的筛分过滤的设备，主要用于物料的筛分、分离、过滤等工艺。该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
| 应用范围 | 电池材料、硅材料、食品行业、医药行业、化工行业、金属、冶金矿业、非金属业、其它行业等 |
| 适用介质 | 磷酸铁锂、三元材料、石墨、多晶硅、单晶硅、糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、茶、冲饮、乳品、糖果、小食品、速冻食品、调味品、蛋白、食品添加剂、工业药品、中药粉、颗粒药丸、微丸、树脂、涂料、化妆品、油漆、铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、废油、废水、染整废水、造纸、助剂、活性炭等。精细筛分、粗筛分、去除杂质、分级筛分 |
| 咨询电话 | 15565210810 |
三次元振动筛在处理量、筛分效率、分级精度、运行稳定性等方面均优于传统筛分设备， 为大规模工业生产提供高效解决方案
水平+垂直+倾斜三维复合运动，物料在筛面螺旋跳跃， 运动轨迹长度是传统直线筛的3倍，筛分更彻底，无死角
解决局部堆积问题
1-5层筛网同步工作，一次筛分获得2-5个粒度等级，无需重复作业， 生产效率较传统设备提升2-3倍
最多5层配置
三维运动打散物料团聚体，配合弹跳球/超声波清网装置， 堵网率降低80%以上，尤其适配粘性、轻飘类物料
适配20-500目物料
双重减震设计（弹簧+橡胶脚垫），运行噪音≤85dB；模块化结构，易损件少， 年维护成本较传统设备降低50%
设备寿命≥5年
30-60%
处理量提升
相比传统筛分设备
≥95%
筛分效率
分级精度高，效率稳定
10,000+
无故障小时数
平均无故障运行时间
激振力调节
2-10kN连续可调，通过偏心块角度控制（0-180°）
振动频率
固定频率1450r/min（50Hz）或1750r/min（60Hz）
振幅范围
1-5mm可调，适配不同粒度物料筛分需求
材质选择
普通碳钢、304不锈钢、316L不锈钢可选
三次元振动筛采用独特的三维振动原理，使物料在筛面上做立体螺旋运动， 有效提高筛分效率和处理量。该设备广泛应用于矿山、建材、冶金、化工、食品等行业的颗粒分级， 尤其适用于中粗粒度物料的高效筛分作业。通过调节振动参数，可实现对不同密度、粒度物料的精确分级， 满足多种工业生产需求。
核心价值：让中粗粒度物料分级更高效、更精准，降低生产损耗
•三维振动设计：物料在筛面上运动轨迹更长，接触筛网面积更大，筛分更充分，避免局部堆积
•多层筛网结构：可一次性完成2-5个粒度级别的分级，无需多次筛分，大幅提高生产效率
•先进减震装置：双重减震设计（弹簧+橡胶脚垫），降低设备振动对基础的影响，运行噪音≤85dB，延长设备使用寿命30%以上
•快拆式筛网：筛网更换时间缩短至15分钟以内，减少停机维护时间，提高设备利用率
三次元振动筛通过立式振动电机的双偏心块旋转，产生水平、垂直、倾斜三个方向的复合振动，驱动物料沿筛面螺旋运动，实现高效分级
1
2
3
4
激振力调节
通过调整上下偏心块重叠角度（0-180°），激振力可在2-10kN范围内调节，适配20-500目不同比重物料
筛网选择
支持金属编织网（20-500目）、冲孔网（1-50mm）、聚氨酯网，细粉/粘性物料可搭配超声波清网装置
针对20-500目各类颗粒物料，解决传统筛分设备处理量低、分级效果差、筛网堵塞等问题， 适用于大规模连续生产场景，特别适合对处理量要求高的中粗粒度物料分级。
针对细粉、粘性、多粒度、不规则等传统筛机难处理的物料， 三次元振动筛通过独特三维运动设计，实现高效筛分
细粉堵网（如300目滑石粉）
解决方案：标准机+超声波清网系统
案例：化工行业涂料粉筛分，堵网率下降90%
物料带粘性（如树脂粉）
解决方案：304不锈钢筛框+特氟龙涂层筛网（防粘）
案例：塑料行业PVC粉分级，无物料残留
浆液筛分（如中药提取液）
解决方案：加装淋水喷头+底部接液盘（湿法款）
案例：医药行业中药渣液分离，筛网不易堵
多粒级同时分（如矿石需分3种规格）
解决方案：3层筛网+独立出料口
案例：冶金行业铁矿粉分级，一次得到3种粒度产品
三次元振动筛凭借其高效稳定的性能，已在多个行业实现成熟应用， 为不同物料的分级需求提供定制化解决方案
铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
粗筛、中筛、细筛
尾矿回收处理
磨矿前预筛分
废油、废水、染整废水、助剂、活性碳等
水泥生料、熟料分级
砂石骨料分级
陶瓷原料除杂筛分
适合化工原料、化肥、农药等颗粒物料的分级， 设备采用防腐材质，适应腐蚀性环境
化肥颗粒分级
化工原料筛分
塑料颗粒分级
糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。 接触物料部分采用食品级不锈钢，符合卫生标准
粮食筛选分级
食品添加剂筛分
调味品颗粒分级
适用于医药原料、中药颗粒、保健品等物料的精细分级， 设备可实现全封闭设计，防止交叉污染
中药颗粒分级
医药原料筛分
保健品原料筛选
用于锂电池正负极材料、光伏材料等新能源物料的分级， 分级精度高，满足高端材料生产需求
锂电池材料分级
光伏材料筛分
储能材料分级
饲料行业
饲料颗粒分级、添加剂混合筛分、杂质去除
冶金行业
金属粉末分级、合金颗粒筛选、金属碎屑分离
环保行业
垃圾分拣、固废处理、再生资源回收筛分
饲料颗粒分级、添加剂混合筛分、杂质去除
冶金行业
金属粉末分级、合金颗粒筛选、金属碎屑分离
环保行业
垃圾分拣、固废处理、再生资源回收筛分
采用304/316L不锈钢材质打造，具备耐腐蚀、易清洁、符合卫生级标准等特性， 特别适用于对设备材质有高要求的行业场景
优势：耐化学腐蚀，避免物料与设备材质反应
优势：符合GMP卫生标准，易清洁无残留
优势：食品级材质，无重金属析出风险
优势：耐高温、耐磨损，适应高硬度物料筛分
优势：防氧化锈蚀，确保金属粉末纯度
优势：耐酸碱腐蚀，适应恶劣处理环境
提供多种型号三次元振动筛，可根据处理量、筛分精度、物料特性定制专属设备
| 型号 | 筛面直径(mm) | 层数 | 处理量(t/h) | 筛分精度(目) | 振动频率(r/min) | 振幅(mm) | 电机功率(kW) |
|---|---|---|---|---|---|---|---|
| 3DS-600 | 600 | 1-3层 | 1-8 | 20-500 | 1450-3000 | 1-5 | 0.75-1.5 |
| 3DS-800 | 800 | 1-3层 | 3-15 | 20-500 | 1450-3000 | 1-5 | 1.1-2.2 |
| 3DS-1000 | 1000 | 1-4层 | 5-25 | 20-500 | 1450-3000 | 1-5 | 1.5-3.0 |
| 3DS-1200 | 1200 | 1-4层 | 8-40 | 20-500 | 1450-3000 | 1-5 | 2.2-4.0 |
| 3DS-1500 | 1500 | 1-5层 | 15-60 | 20-500 | 1450-3000 | 1-5 | 3.0-5.5 |
注：
1、处理量根据物料比重、粒度不同有所差异；
2、可根据客户需求定制特殊型号设备；
3、设备材质可选普通碳钢、304不锈钢、316L不锈钢；
4、特殊场景可配置超声波清网、防爆电机、全封闭结构等。
已为全国300+企业提供振动筛解决方案，以下为部分典型客户案例
科学选型+正确使用+定期维护，确保设备高效稳定运行，延长使用寿命
含水量＞5%选“湿法筛分款”（加密封防漏）；
粘性/细粉（＞200目）必加“超声波清网”
常见误区：忽略物料粘性，导致堵网严重
小型（φ400-600mm）：≤500kg/h；
中型（φ800-1000mm）：500-2000kg/h；
大型（φ1200-1800mm）：＞2000kg/h
常见误区：只看产量不看物料比重（如金属粉比塑料粉重，同直径产量需减半）
需分2-6个粒级选“2-5层”；
食品/医药必选“304不锈钢+GMP认证”；
化工腐蚀料选“316L不锈钢”
常见误区：普通碳钢用于食品行业，违反卫生标准
粉尘/易燃易爆场景选“全封闭+防爆电机”；
户外用需加“防雨罩”
常见误区：普通电机用于防爆车间，存在安全隐患

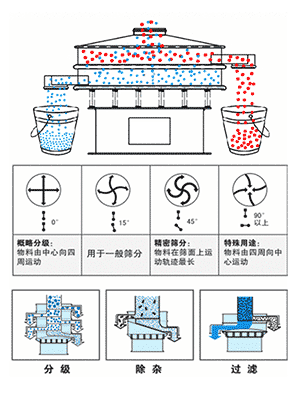

想“快速过料”（如粗分级）→ 上下重锤“完全重叠”（侧重水平旋转）
想“精细筛分”（如去杂）→ 上下重锤“留30-60°夹角”（增加垂直振动，减少物料堆积）
料层厚度建议≤筛网孔径的3倍（如1mm孔径，料层≤3mm），过厚会导致“细料被粗料裹挟，精度下降”
•检查筛网是否张紧（松弛会导致“漏粗料”）
•弹跳球是否脱落（缺失会导致局部堵网）
•电机运行是否有异常噪音
•紧固振动电机螺栓（松动会产生异响、加剧磨损）
•检查减震弹簧是否变形或断裂
•清理设备表面及周围粉尘，保持通风
•清理筛框内侧残留物料（避免腐蚀或交叉污染，尤其食品/医药行业）
•检查电机轴承润滑情况，必要时补充润滑油
•检查进出料口连接是否密封，防止粉尘泄漏
